Пластинчатые теплообменники для химической промышленности

1. Исключительная коррозионная стойкость

Агрессивные среды (H₂SO₄, HCl, HNO₃, H₃PO₄) быстро разрушают стандартные металлы. Для работы в таких условиях мы используем специальные материалы пластин:

• Титан (Ti) - для азотной и соляной кислот.
• Хастеллой (C-276, B-2) - для серной и фосфорной кислот.
• Тантал (Ta) - для сред экстремальной агрессивности.
• Уплотнения (PTFE, EPDM) - химически инертные полимеры.

2. Компактность при высоком КПД

Пластинчатая конструкция в разы эффективнее кожухотрубных аналогов:

• Теплопередача: до 6000 Вт/м2 * °C (против 1000–1500 у трубчатых).
• Габариты: занимают в 3–5 раз меньше места.
• Точность: идеальны для процессов кристаллизации и концентрирования.

3. Простота обслуживания и сервиса

Разборная конструкция позволяет проводить сервис без демонтажа всей системы:

• Механическая чистка пластин от сульфатных и иных отложений.
• Локальный ремонт: замена отдельных пластин или прокладок.
• Безразборная промывка (CIP): быстрая очистка спецсредствами сокращает простои.

4. Технологическая гибкость

Подбираем оптимальный тип корпуса под конкретную задачу:

• Паяные и разборные - для умеренно агрессивных и чистых сред (HNO₃).
• Сварные - для высокого давления (до 40 бар).
• Полусварные - для комбинации агрессивных и нейтральных контуров.

5. Экономическая эффективность

Переход на пластинчатые технологии снижает издержки предприятия:

• Кап.вложения: на 30–80% дешевле кожухотрубных решений.
• Энергоэффективность: КПД до 95%.
• Ресурс: срок эксплуатации - 15–20 лет.

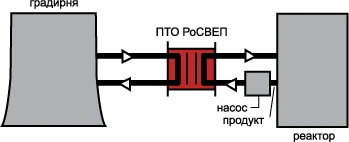

Охлаждение технологических жидкостей



Высокая эффективность разборных пластинчатых теплообменников РоСВЕП делает их лучшим решением для охлаждения технологических жидкостей с использованием в качестве охлаждающего теплоносителя воды из градирни или природного водоема (река, озеро).

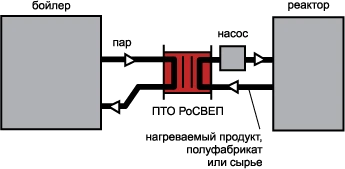

Нагрев технологических жидкостей с помощью пара



Разборные пластинчатые теплообменники РоСВЕП широко применяются для нагрева различных технологических жидкостей с использованием пара в качестве греющего теплоносителя. Разборная конструкция теплообменников позволяет легко производить и полностью контролировать их очистку. Кроме пара, в качестве греющего теплоносителя может быть использована вода или термальное масло.

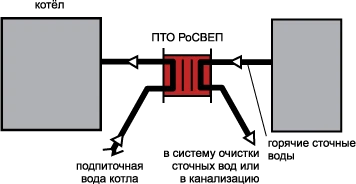

Использование тепла сточных вод



Использование разборного пластинчатого теплообменника РоСВЕП в процессах рекуперации тепла позволяет значительно уменьшить затраты на энергию.

На схеме изображен пример такого применения. Горячие сточные воды охлаждаются в разборном пластинчатом теплообменнике РоСВЕП, одновременно подогревая воду перед ее попаданием в котел для окончательного нагрева до требуемой температуры.

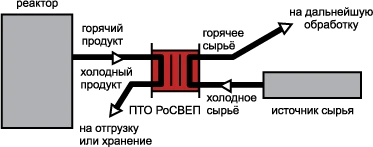

Рекуперация тепла технологических жидкостей

На схеме показано использование разборного пластинчатого теплообменника РоСВЕП в процессе рекуперации тепла технологических жидкостей. Горячий продукт перед отправкой на хранение охлаждается в разборном пластинчатом теплообменнике РоСВЕП, одновременно подогревая холодное сырье перед его дальнейшей обработкой.

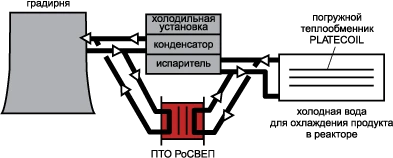

"Фрикулинг" (байпас чиллера)

В течение сезона, когда температура воды в градирне позволяет использовать ее для охлаждения технологического оборудования или жидкостей без дополнительного охлаждения, байпассирование чиллера с помощью разборного пластинчатого теплообменника РоСВЕП позволяет значительно снизить расходы на эксплуатацию оборудования.

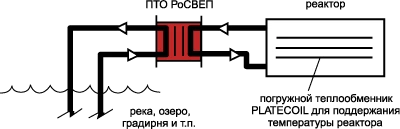

Погружные теплообменники для поддержания требуемой температуры

На схеме показано использование различных типов теплообменников для поддержания требуемой температуры технологических жидкостей. Погружной теплообменник PLATECOIL обеспечивает необходимую температуру в реакторе (или иной емкости). Чистая вода замкнутого контура, прокачиваемая через теплообменник PLATECOIL, охлаждается в разборном теплообменнике РоСВЕП водой из градирни или природного водоема (река, озеро).

Охладители образцов

Во многих технологических процессах необходимо взятие образцов полуфабриката или готового продукта. При этом часто, в целях безопасности, полуфабрикат или сырье требуют охлаждения перед перекачкой в контейнер для образцов. Сварной теплообменник MAXCHANGER с пластинами из нержавеющей стали идеально подходит для охлаждения образцов благодаря своей компактности.

Материалы пластинчатых теплообменников для работы с кислотами

Выбор металла и уплотнений в пластинчатых теплообменниках (ПТО), работающих с агрессивными средами, - это вопрос безопасности и долгосрочной окупаемости оборудования. Правильно подобранный материал обеспечивает:

• Срок службы аппарата: 15 лет и более без капитального ремонта.
• Герметичность: исключение рисков протечек и аварийных остановок.
• Чистоту продукта: отсутствие примесей металлов в технологическом цикле.

Важно: Перед заказом ПТО необходим точный расчет коррозионной стойкости исходя из концентрации кислоты, температуры и наличия примесей.

Таблица подбора материалов под тип кислоты

Кислота	Рекомендуемый материал	Макс. концентрация	Темп. предел
Серная (H₂SO₄)	Хастеллой C-276, Тантал	до 98%	120°C
Соляная (HCl)	Титан (Ti), PTFE-прокладки	до 37%	80°C
Азотная (HNO₃)	AISI 304L, AISI 316L, 904L	до 65%	100°C
Фосфорная (H₃PO₄)	Хастеллой B-2	до 85%	90°C

Последствия ошибок при выборе материалов: кейсы и решения

На практике неправильный подбор сплава приводит к выходу оборудования из строя в течение первого года эксплуатации.

1. Серная кислота (H₂SO₄)

• Ошибка: Использование нержавеющей стали AISI 316.
• Проблема: При концентрации выше 80% и температуре более 50°C сталь поражается точечной (питтинговой) коррозией.
• Результат: Сквозная коррозия и разгерметизация пакета пластин за 6–12 месяцев.
• Решение: Применение Хастеллоя C-276 или Тантала гарантирует стабильную работу более 10 лет.

2. Соляная кислота (HCl)

• Ошибка: Применение стали AISI 304.
• Проблема: Даже при низкой концентрации (около 10%) агрессивные хлориды активно разрушают кристаллическую решетку стали.
• Результат: Полная деградация пластин за 3–6 месяцев.
• Решение: Использование Титана (Ti) или PTFE-покрытий (фторопласта) - эксплуатационный ресурс составляет 8–12 лет.

3. Азотная кислота (HNO₃)

• Ошибка: Использование углеродистой стали.
• Проблема: Стремительное окисление металла с образованием токсичных оксидов азота.
• Результат: Аварийная остановка линии из-за угрозы экологии и персоналу.
• Решение: Нержавеющие стали с низким содержанием углерода AISI 304L (до 65% концентрации) или AISI 904L (свыше 65%).
