Пластинчатые теплообменники для целлюлозно-бумажной промышленности

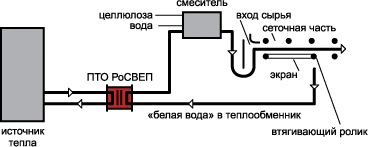

Нагрев «белой вод» (воды очищенной от волокнистой массы)
«Белая вода» после длинносеточной бумагоделательной машины часто требует нагрева перед повторным использованием. На схеме изображено использование разборного пластинчатого теплообменника РоСВЕП для нагрева «белой воды». В данном случае для уменьшения образования накипи на поверхности пластин теплообменника в качестве греющего теплоносителя предпочтительнее использовать воду, а не пар.
Нагрев технологической воды
На схеме изображен процесс нагрева технологической воды с помощью пара при использовании разборного пластинчатого теплообменника РоСВЕП.

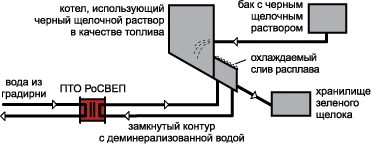

Рекуперация черного щелока (промежуточный охладитель для создания замкнутого контура)
После того как черный щелок из варочных котлов концентрируется в выпарных аппаратах, он сжигается в качестве топлива для котла. Расплав сливается через желоб, который, как правило, должен охлаждаться. Чтобы избежать загрязнения рубашек охлаждения создается замкнутый контур, в котором циркулирует деминерализованная вода. Охлаждение деминерализованной воды происходит в разборном пластинчатом теплообменнике РоСВЕП водой из градирни, при этом теплообменник РоСВЕП, благодаря своей высокой эффективности, позволяет работать при небольших перепадах температур между контурами.

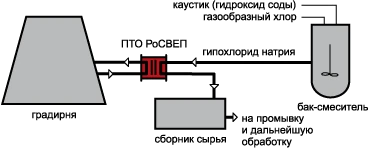

Охлаждение отбеливающих растворов
Процесс добавления газообразного хлора в гидроокись натрия для получения гипохлорита натрия для отбеливания, проходит с выделением тепла, что приводит к нагреву отбеливающего раствора. Для его охлаждения РоСВЕП предлагает разборный теплообменник с пластинами из титана. Благодаря высокой эффективности теплообменников РоСВЕП, требуется меньшая площадь теплопередачи, чем при использовании других теплообменников, что особенно важно при использовании дорогостоящих материалов для изготовления пластин. Поэтому, использование теплообменников РоСВЕП позволяет снизить затраты на приобретение оборудования и его дальнейшее обслуживание.

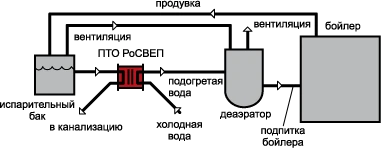

Рекуперация. Использование выпара бойлера для подогрева подпиточной воды
Вода из расширительного бака охлаждается в разборном пластинчатом теплообменнике РоСВЕП до безопасной температуры и сливается в дренаж, одновременно подогревая воду для подпитки бойлера, тем самым снижая потребление энергии.

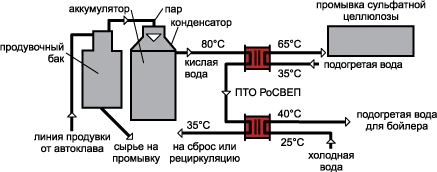

Рекуперация сконденсированного газа после варочных котлов
На схеме показано, как использование разборных пластинчатых теплообменников РоСВЕП позволяет сэкономить миллионы рублей. До установки теплообменников влажный газ из варочного котла выбрасывался в атмосферу, унося с собой около 3 Гкал/ч тепла. Для уменьшения образования накипи используются теплообменники с пластинами с электрополированной поверхностью. Также регулярно проводится обратная промывка теплообменников. Описанные мероприятия позволяют минимизировать загрязнение теплообменников.
Рекуперация тепла воды газопромывателя
При впрыскивании воды в топочные газы их температура увеличивается. Вместо того, чтобы сливать в дренаж горячую воду после газопромывателя, тепло этой воды можно использовать для подогрева воды для технологических нужд. В разборном пластинчатом теплообменнике РоСВЕП можно рекуперировать до 15 Гкал/ч.

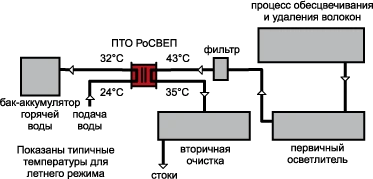

Рекуперация тепла обесцвеченных стоков
Снижение температуры сточных вод позволяет снизить их влияние на окружающую среду. Использование разборного пластинчатого теплообменника РоСВЕП позволяет эффективно решать эту задачу, при этом нагревая воду для технологических нужд, тем самым экономя энергию предприятия.

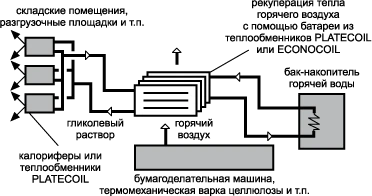

Участок сушки. Рекуперация тепла отработанного воздуха
Установка теплообменников PLATECOIL, собранных в батареи, позволяет использовать тепло, содержащееся в отработанном влажном воздухе, тем самым экономя Заказчику гигакалории тепла и миллионы рублей на отопление производственных, складских и офисных помещений.

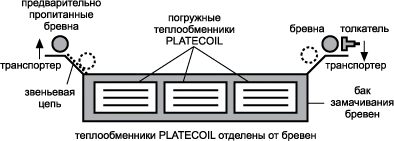

Использование теплообменников PLATECOIL для поддержания требуемой температуры в ваннах для замачивания бревен
Фабрики по производству фанеры часто отмачивают бревна в горячей воде перед началом обработки. Теплообменники PLATECOIL, показанные на схеме, устанавливаются в ванны для отмачивания бревен и поддерживают в них необходимую температуру воды
