Пластинчатые теплообменники для теплоснабжения зданий и сооружений

На сегодняшний день теплоснабжение - это отрасль, в которой разборные пластинчатые теплообменники востребованы в наибольшей степени. Они применяются в установках нагрева воды для отопления и горячего водоснабжения, для подогрева воды в бассейнах, в системах вентиляции и др.
ПТО являются базисным оборудованием любого теплового пункта (ИТП, ЦТП, РТП), от  характеристик которого в немалой степени зависят тепловой режим здания и возможность энергосбережения.

Применение теплообменников для теплоснабжения зданий и сооружений

Применение пластинчатых теплообменников РоСВЕП  дает неоспоримые выгоды для всей тепловой сети:

• пониженные тепловые потери;

• улучшенные гидравлические параметры, решение проблемы недостаточности располагаемого напора;

• увеличение использования тепла (к существующей тепловой сети можно подключить больше потребителей);

• значительное снижение расходов на системы распределения тепла;

• уменьшение капитальных затрат на монтаж тепловых пунктов и помещения для их размещения по причине их компактности.

Отделение контура градирни от контура холодильной машины или теплового насоса.

  При использовании открытых водяных градирен для охлаждения или нагрева воды возможно возникновение ряда проблем:

• Загрязнение воды твердыми частицами из атмосферы
• Биологическое загрязнения из-за «цветения» воды
• Невозможность поддержания требуемых гидравлических параметров
• Увеличенная коррозионная активность

Использование такой воды портит дорогостоящее оборудование. Это приводит к существенным затратам, связанным с его простоем и ремонтом.

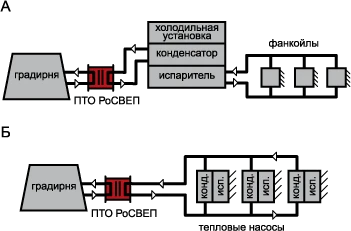

На рисунке изображена схема использования теплообменника РоСВЕП для отделения грязной воды из градирни от чистой воды, используемой в холодильной машине или тепловом насосе. В результате обеспечивается устойчивый гидравлический режим работы оборудования (холодильной машины или теплового насоса), повышается коррозийная стойкость теплообменника, а также облегчается процесс его очистки.

В современном городском строительстве вместо открытых градирен всё чаще используются закрытые или, так называемые, «сухие градирни». При таком использовании также целесообразно применение пластинчатых теплообменников РоСВЕП. Для круглогодичной эксплуатации контур сухой градирни заполняют раствором незамерзающего этиленгликоля, а контур холодильной машины высококачественной водой.

Примечание: Система А запроектирована с использованием водоохлаждающий холодильной машины и кондиционеров-доводичиков. Система Б запроектирована с использованием индивидуальных тепловых насосов.

«Свободное охлаждение» с использованием умеренных температур (Обводная линия холодильной машины)

В холодные периоды года, когда температура наружного воздуха достаточно низкая, использование ПТО РоСВЕП позволяет охлаждать помещения без использования «чиллера» (водоохлаждающей холодильной машины). При охлаждении холодоносителя с использованием градирни (закрытого или открытого типа) напрямую, достигается значительная экономия электроэнергии.

Разделение и «свободное охлаждение» одновременно

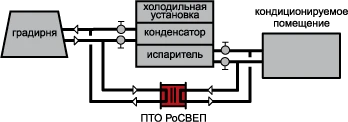

Если градирня разделена с контуром холодильной машины пластинчатым теплообменником (как и в предыдущем случае), можно сделать обводную линию, которая позволяет использовать холод атмосферы для «свободного охлаждения».

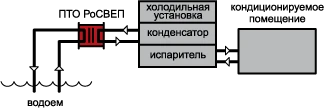

Разделение контуров рек, озер, сточных вод и морской воды

Несмотря на фильтрацию, при использовании в системах охлаждения воды из моря, рек, озер и сточных вод возможно попадание в систему коррозионно-активных веществ и загрязнений разного типа. В этих случаях для защиты оборудования между контурами водоема и холодильной машины необходимо использовать пластинчатый теплообменник РоСВЕП. Он стоек к коррозии и легко подвергается очистке от отложений солей, биологических загрязнений и др.

Защита от статического давления в высотных зданиях

В высотных зданиях системы холодоснабжения могут быть разделены на несколько зон. Наличие нескольких зон, разделенных пластинчатыми теплообменниками на разных высотах, устраняет проблему высокого статического давления. При этом появляется возможность использовать в системе арматуру и трубы для низкого давления, что дает существенную экономию в цене. Благодаря высокой тепловой эффективности теплообменника происходит минимальное отклонение от расчетных температур.

Схема А показывает теплообменники, включенные последовательно. Такая схема использования уменьшает давление высоты на все трубы, при этом незначительно маленьком изменении температуры по высоте. Типичные температуры для холодоносителя изображены на рисунке.

Схема Б показывает теплообменники, включенные параллельно. Такая схема оказывает высокое давление только на магистраль, но при это снабжает той же охлажденной водой все зоны с низким давлением.

Эту схему также можно использовать, если холодильная машина стоит на крыше. Те же самые принципы можно использовать и в теплоснабжении.

Тепло-аккумуляция – изоляция бака-накопителя

В период незначительной загрузки системы кондиционирования (ночью) необходимо утилизировать избыточно выработанную энергию холодильной машины. Охлажденная вода в баке-накопителе будет необходима, когда загрузка систем кондиционирования снова возрастет. Вода, используемая для бака-накопителя, обычно содержит большую концентрацию твердых частиц или просто загрязнена. Пластинчатый теплообменник – это идеальный способ охладителя от воды в остальной системе. Такое использование также возможно и для теплоснабжения.

Расчет и заказ теплообменника для теплоснабжения зданий и сооружений

Чтобы заказать теплообменник для теплоснабжения зданий и сооружений, заполните анкету с указанием нужных рабочих сред, мощности, давления, температуры и других технических характеристик. Анкету можно отправить нам по электронной почте или факсом. Также вы можете заполнить опросный лист на сайте. Наши специалисты подберут оборудование с учетом необходимых требований. Доставка теплообменников РоСВЕП осуществляется по Москве и в другие регионы РФ.
