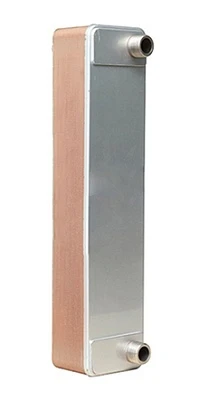

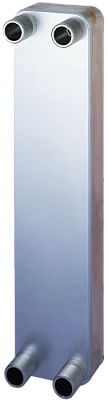

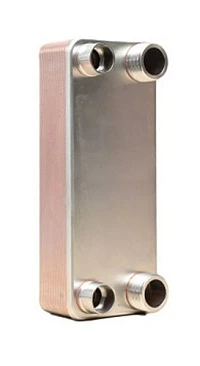

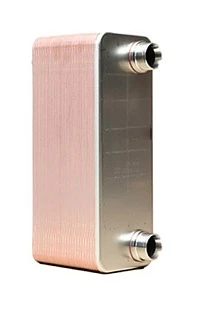

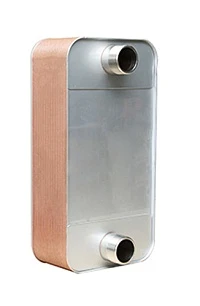

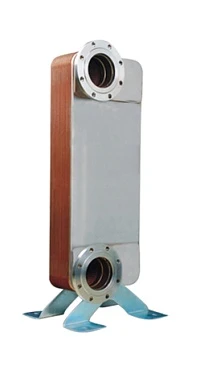

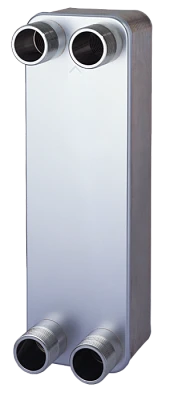

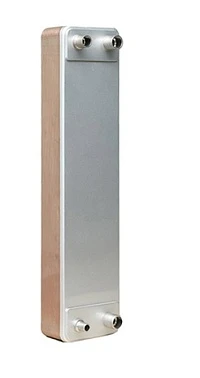

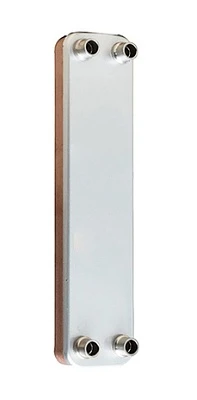

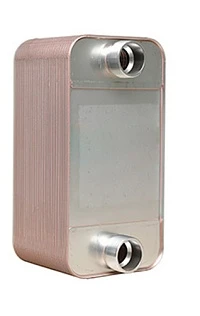

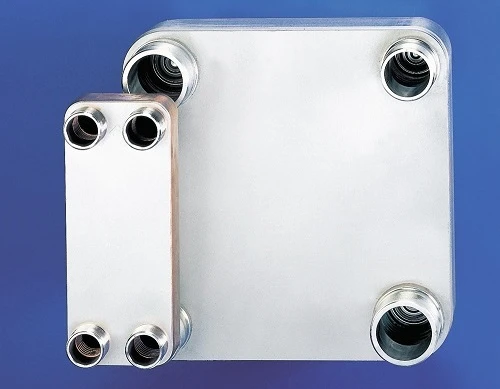

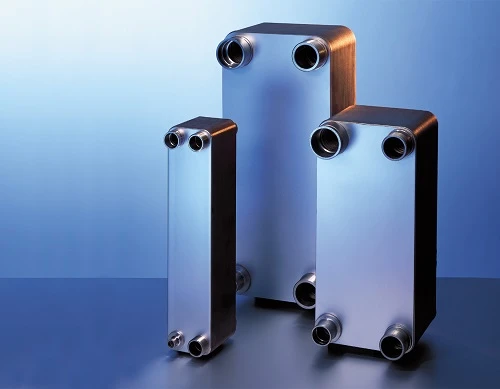

Паяные пластинчатые теплообменники
Мы предлагаем к поставке паяные пластинчатые теплообменники SWEP, а также оборудование собственного производства, изготавливаемое по нашему заказу на предприятиях КНДР. Также мы предлагаем к поставке паяные теплообменники других, производителей, ушедших с российского рынка: SWEP, Danfoss, Alfa laval.
Паяные пластинчатые теплообменники применяются в теплоснабжении (отопление, ГВС, вентиляция, кондиционирование), холодоснабжении и в различных отраслях промышленности.
- Рабочие параметры:
- поток до 640 м3/час.,
- температура -195°С – +350°С,
- давление до 40 бар.
Промышленные паяные теплообменники предлагаются в таких конструктивных решениях, как испарители (Испаритель чиллера, испаритель холодильной установки), осушители, конденсаторы (конденсатор холодильной установки), однофазные теплообменники и др. Они эффективны, надежны, отличаются высокой мощностью в сочетании с компактными размерами.
Паяный теплообменник – это компактное и эффективное решение для широкого спектра задач, где требуется передача тепла между двумя средами. Паяные пластинчатые теплообменники отличаются неразборной конструкцией: его пластины соединены друг с другом при помощи пайки. Как правило, в качестве припоя используют такие материалы как медь или никель, что обеспечивает высокую теплопроводность и коррозионную стойкость..
Эти теплообменники находят применение в системах отопления, водоснабжения, вентиляции и кондиционирования воздуха (ОВК), холодильных системах, тепловой энергетике и различных промышленных процессах. Их компактные размеры и высокая эффективность делают их идеальным выбором для применения в системах с ограниченным пространством, например, в котельных, в составе тепловых насосов, на насосных станциях и в системах нагрева и подогрева воды.
Принцип работы паяного пластинчатого теплообменника

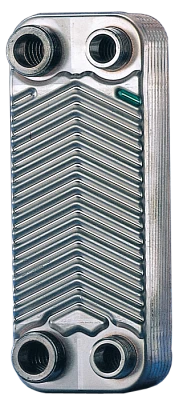

Паяный пластинчатый теплообменник обеспечивает передачу тепла/холода от тепло-или холодоносителя к нагреваемой или охлаждаемой среде через пакет штампованных пластин из нержавеющей стали. Пластины соединяются в неразъемный блок методом вакуумной пайки медью или никелем. Такая конструкция исключает использование уплотнений, что делает прибор более компактным и надежным. По сравнению с разборными аналогами, паяный теплообменник выигрывает в весе и габаритах, так как не имеет прижимных плит и прокладок.
Области применения паяных теплообменников для отопления, чиллеров и промышленных систем
Паяные теплообменники имеют широкий спектр применения. Их используют в следующих отраслях:
- Отопительные системы и системы водоподготовки
- Холодильные и компрессорно-конденсаторные установки
- Системы кондиционирования и вентиляции
- Производство пива, сусла и молока
- Обогрев теплиц и бассейнов
- Промышленные процессы, включая нейтрализации газов и паров
Технические характеристики паяных пластинчатых теплообменников вода/фреон
- Поток: до 640 м3/час
- Диапазон рабочей температуры: от -195°С до +350°С
- Рабочее давление: до 40 бар.
- Материал пластин: нержавеющая сталь AISI 316;
Типы каналов паяных пластинчатых теплообменников
Эффективность теплообмена зависит от рельефа пластин:
- L-пластины (остроугольные): низкий коэффициент теплопередачи при малых потерях давления.
- H-пластины (тупоугольные): обеспечивают максимальный теплообмен, но создают высокое сопротивление.
- M-каналы: комбинированный тип для поиска баланса между мощностью и потерями давления.
Технологические особенности и ограничения
Так как паяный теплообменник является неразборным, он требует качественной водоподготовки: при образовании нерастворимых отложений оборудование не подлежит разборке для очистки. Для сред, агрессивных к медной пайке, мы предлагаем модели с припоем из никеля или нержавеющей стали.
Паяные теплообменники эффективно работают с различными теплоносителями при широком диапазоне тепловых режимов: вода, масляные жидкости, рабочие жидкости, хладагенты. Коэффициент теплопередачи подбирается индивидуально, а потеря давления сводится к минимуму. В зависимости от задачи применяются одноходовые или многоходовые конструкции.
Для поддержания оптимальной работы оборудования необходима периодическая промывка с применением специализированных реагентов - в том числе метод безразборной очистки, что позволяет отложить формирование накипи. При проектировании систем дополнительно могут применяться регулирующие клапаны и охладители, а также автоматика и электромагнитные клапаны.
Рабочие параметры и материал пластин теплообменника подбираются индивидуально под конкретный объект. Что позволяет точно адаптировать оборудование под технические задачи Заказчика.
Расчет и заказ паяного пластинчатого теплообменника
Расчет паяного теплообменника производится на основании заполненной заказчиком анкеты. В ней указываются назначение, основные параметры и режим работы теплообменника. Мы профессионально подбираем аналоги паяных теплообменников для оборудования таких брендов, как Alfa Laval, SWEP, Danfoss и других, покинувших российский рынок. После заполнения анкеты ее можно отправить на наш адрес любым удобным способом: по факсу, электронной почте или заполнив соответствующую форму на сайте.
Подробнее о заказе и расчете можете прочитать: здесь.
Наши преимущества - официальный производитель теплообменника
Вопросы ответы
Это монолитное устройство, состоящее из пакета нержавеющих пластин, герметично спаянных между собой медью или никелем в вакуумной печи. В отличие от разборных моделей, паяный пластинчатый теплообменник не имеет прокладок, что обеспечивает 100% герметичность, компактность и исключительную надежность при работе с высокими давлениями и температурами.
Паяный пластинчатый теплообменник ценится за свою компактность, малый вес и долговечность. Благодаря высокой эффективности теплопередачи такие аппараты идеально подходят для систем отопления, горячего водоснабжения и кондиционирования, где важна стабильность работы и экономия пространства в техническом помещении.
Да, мы предлагаем надежные паяные пластинчатые теплообменники российского производства, которые адаптированы к отечественным условиям эксплуатации. Наши решения не уступают зарубежным аналогам по эффективности и качеству исполнения, предлагая при этом более выгодные условия по поставке и технической поддержке.
Чтобы подобрать подходящую модель, необходимо учитывать расчетную тепловую мощность, температурный график (подача/обратка) и допустимые потери давления. Если вы планируете купить теплообменник пластинчатый паяный, свяжитесь с нашими инженерами: мы выполним точный расчет под ваш объект и предложим оптимальный вариант из наличия или под заказ.
Паяные теплообменники отличаются простотой эксплуатации, так как в них отсутствуют сменные уплотнения. Однако при работе с жесткой или неочищенной водой внутри каналов может накапливаться накипь. В таких случаях для восстановления эффективности теплопередачи проводится химическая промывка аппарата без его разборки. Использование качественной фильтрации на входе существенно продлевает срок службы оборудования.
Благодаря герметичности и компактности, паяные пластинчатые теплообменники активно применяются в частном домостроении, системах «теплый пол», индивидуальных тепловых пунктах (ИТП) небольшой мощности, а также в холодильном оборудовании и системах чиллер-фанкойл.
