Паяные теплообменники

Паяные теплообменники - один из самых производительных и эффективных видов теплообменного оборудования. В настоящий момент они занимают лидирующее положение по продажам на рынке теплообменного оборудования в Европе.

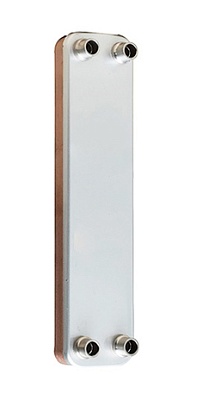

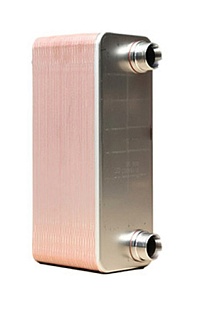

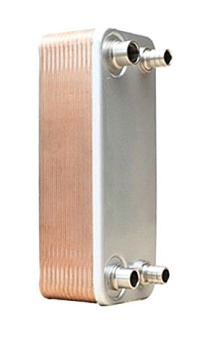

Паяный теплообменник состоит из набора спаянных гофрированных пластин, помещенных между передней и задней корпусными пластинами. Соединение корпусных пластин с гофрированными пластинами состоит из уплотнительных колец („blind rings“) и собственно корпусных пластин.
В процессе вакуумной пайки пластины спаиваются припоем (при помощи чистой меди или припоя на основании никеля) в каждой точке соприкосновения. Таким образом, теплообменник получает два гидравлически развязанных контура. Для герметизации пространства между корпусной пластиной и первой пластиной, образующей канал используются уплотнительные кольца.
Паяные теплообменники изготавливаются с различными вариантами канальных пластин, которые различаются V-образной формой гофрировки. V-образная форма может быть тупой (ее образуют пластины „high theta“) или острой (ее образуют пластины „low theta“). За счет комбинирования пластин „high theta“ и „low theta“ достигается изменение теплофизических характеристик теплообменника.
Стандартным материалом для пластин паяного теплообменника является нержавеющая сталь AISI 316 (1.441 или 2343). Материалы, использованные в конструкции теплообменника, определяют возможность использования различных сред.
В зависимости от комбинации материалов, уровня давления и функций различают модели компактных паяных теплообменников. Они имеют буквенное обозначение: B,V, D, E, AD, HP, DW и т.д.

Паяные теплообменник для Теплоснабжения (отопление, ГВС), вентиляции и холодоснабжения

Паяные теплообменники применяются в системах отопления и горячего водоснабжения (ГВС), а также в системах вентиляции и кондиционирования. Они используются вместе с тепловыми насосами, газовыми котлами и бойлерами в системах центрального отопления. Универсальность паяных теплообменников позволяет их использовать в 2-х сторонних системах, обеспечивая также охлаждение.

Паяные пластинчатые теплообменники – неотъемлемая часть холодильных систем и установок, используемых для хранения и транспортировки продуктов питания. Также они используются для нагрева и/или охлаждения различных веществ и сред в технологических процессах в промышленности.

Паяные теплоообменники как Испарители

Испаритель является одним из основных компонентов охлаждающих систем. При использовании паяного теплообменника в качестве испарителя вторичный газ или жидкость охлаждаются посредством передачи тепловой энергии жидкому хладагенту. Хладагент закипает и переходит в газообразное состояние, и тем самым абсорбирует большее количество тепловой энергии.
Испаритель обеспечивает качественный и стабильный процесс кипения с небольшой разностью температур между хладагентом и вторичной жидкостью. Это дает возможность повысить температуру испарения и тем самым снизить разность давления в системе, повышая при этом плотность охлаждающего газа. Именно эти два фактора повышают теплоёмкость хладагента и снижают энергопотребление компрессора, таким образом, повышая общую эффективность системы. Применяются в различных отраслях промышленности как испаритель чиллера, испаритель холодильных систем и др.

Паяные теплообменники как Конденсаторы

Конденсатор является одним из основных компонентов охлаждающих систем. В случае применения КПТ в качестве конденсатора, производится охлаждение и конденсация газообразного теплоносителя.
В конденсаторе разность температур между входом и выходом хладагента значительно больше, чем у выпарного аппарата. Противоток в КПТ позволяет использовать разность температур в результате повышения температуры вторичной жидкости в процессе снижения температуры конденсации. Повышение температуры равно тому факту, что для тепловой нагрузки применен меньший ток вторичной жидкости и в результате этого снижается требуемая производительность насоса.

Специальные решения

К примерам специальных решений можно причислить гибридный продукт Minex и ADWIS инновационный Воздушный Осушитель с Интегрированной Центрифугой (ВСИЦ) (VSIO).
