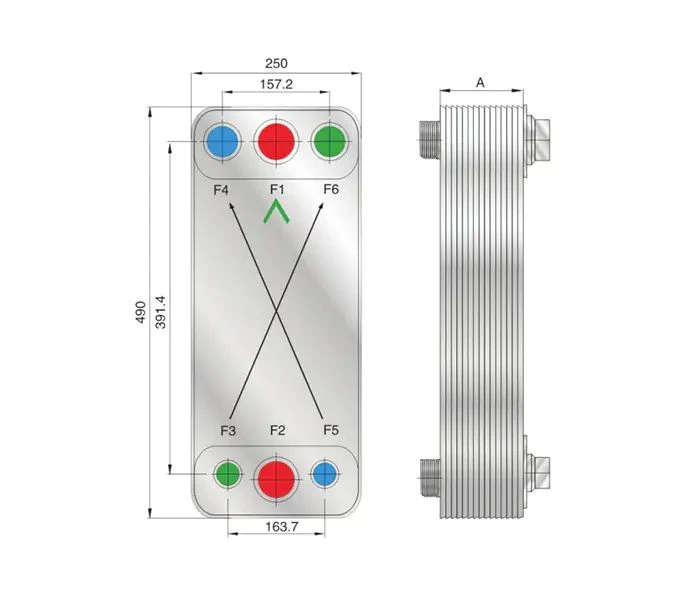

Паяный теплообменник РоСВЕП FHC110
В паяном пластинчатом теплообменнике РоСВЕП FHC110 используются симметричные пластины с острым и тупым углом каналов. Использование различных комбинаций геометрии пластин позволяет достигать оптимизации коэффициентов теплопередачи и перепада давления в каждом конкретном случае. Указанные размеры теплообменника являются ориентировочными. Они могут быть изменены в соответствии с требованиями заказчика.

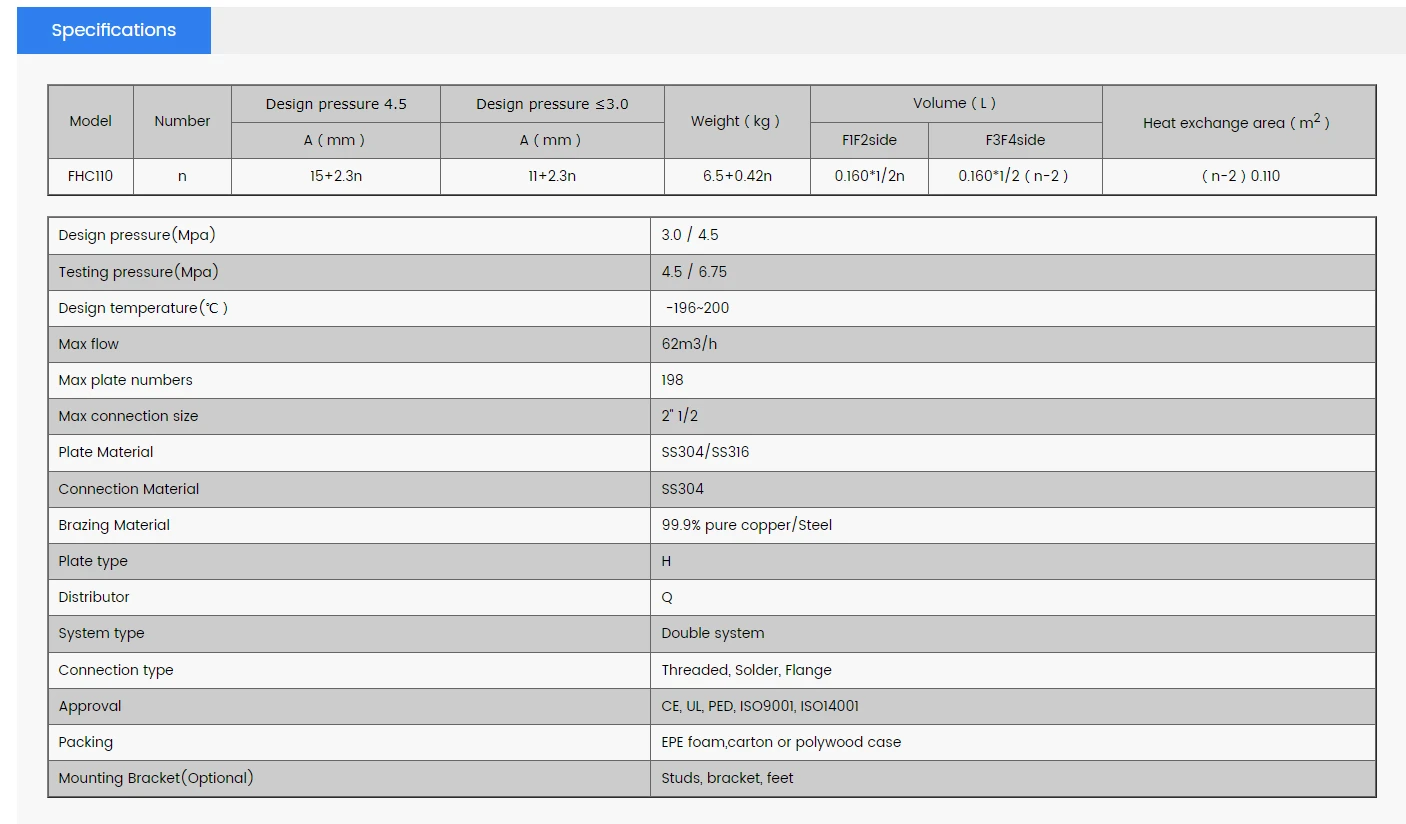

Технические параметры паяного пластинчатого теплообменника РоСВЕП FHC110:
| Модель |
Номер |
Расчетное давление 4.5 |
Расчетное давление < 3,0 |
Вес (кг) |
Объем (Л) |
Площадь теплообмена (м2) |
| А (мм) |
А (мм) |
FIF2side |
F3F4side |
| FHC110 |
n |
15+2.3n |
11+2.3n |
6.5+0.42n |
0.160*½n |
0.160*½ (n-2) |
(n-2) 0.110 |
| Расчетное давление (Мпа) | 3.0 / 4.5 |
| Испытательное давление (Мпа) | 4.5 / 6.75 |
| Расчетная температура (*С) | -196~200 |
| Максимальный расход (m3/h) | 62 m3/h |
| Максимальные номерные знаки | 198 |
| Максимальный размер соединения | 2”1/2 |
| Материал пластины | SS304/SS316 |
| Соединительный материал | SS304 |
| Материал для пайки | 99,9% чистой меди/стали |
| Тип пластины | H |
| Тип подключения | Резьба, Припой, Фланец |
| Упаковка | Пенопласт EPE, картонная коробка или футляр из поливинилхлорида |
| Монтажный кронштейн (Опционально) | Шпильки, кронштейн, ножки |
Сферы применения Пластинчатый теплообменник фреон вода РоСВЕП FHC110:
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 (495) 225-38-07 или заполните анкету на расчет теплообменника
