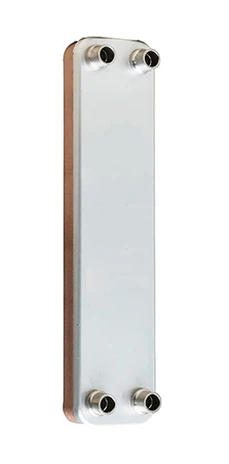

Паяный теплообменник РоСВЕП FHC022G

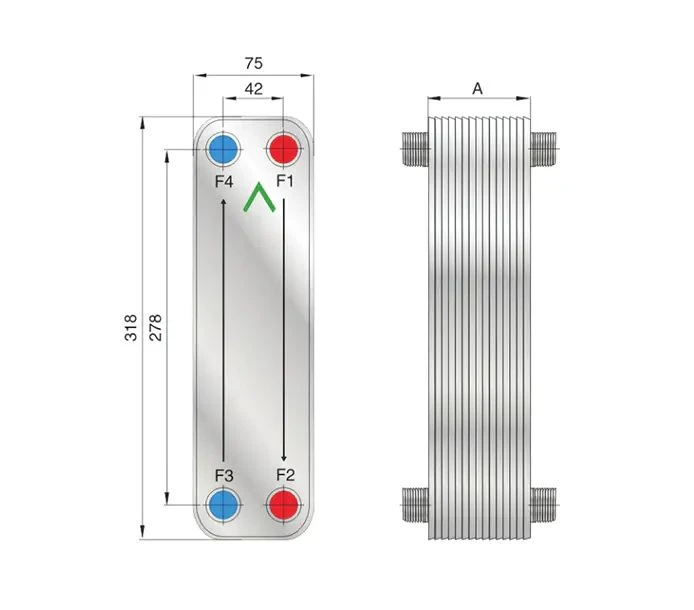

В паяном пластинчатом теплообменнике РоСВЕП FHC022G используются симметричные пластины с острым и тупым углом каналов. Использование различных комбинаций геометрии пластин позволяет достигать оптимизации коэффициентов теплопередачи и перепада давления в каждом конкретном случае. Указанные размеры теплообменника являются ориентировочными. Они могут быть изменены в соответствии с требованиями заказчика.

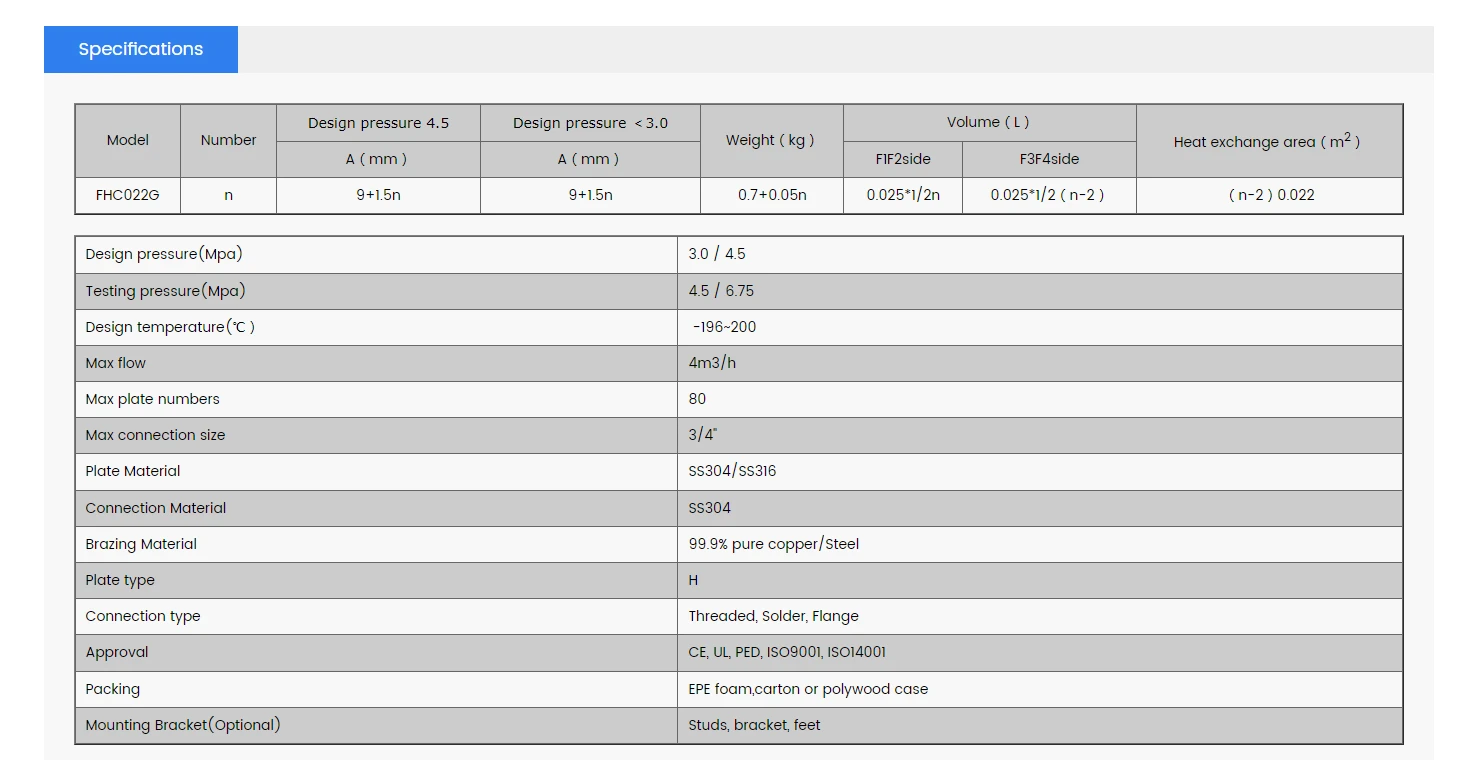

Технические параметры паяного пластинчатого теплообменника РоСВЕП FHC022G:
| Модель | Номер | Расчетное давление 4.5 | Расчетное давление < 3,0 | Вес (кг) | Объем (Л) | Площадь теплообмена (м2) | |
| А (мм) | А (мм) | FIF2side | F3F4side | ||||
| FHC022G | n | 9+1,5н | 9+1,5н | 0,7+0,05н | 0.025*½n | 0.025*½ (n-2) | (n-2) 0,022 |
| Испытательное давление (Мпа) | 4,5 / 6,75 |
| Расчетная температура (*С) | -196-200 |
| Максимальный расход | 4 м3/ч |
| Максимальные номерные знаки | 80 |
| Максимальный размер соединения | 3/4” |
| Материал пластины | SS304/SS316 |
| Соединительный материал | SS304 |
| Материал для пайки | 99,9% чистой меди/стали |
| Тип пластины | Н |
| Тип подключения | Резьба, Припой, Фланец |
| Упаковка | Пенопласт EPE, картонная коробка или футляр из поливинилхлорида |
| Монтажный кронштейн (Опционально) | Шпильки, кронштейн, ножки |
Сферы применения Пластинчатый теплообменник фреон вода РоСВЕП FHC022G:
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 (495) 225-38-07 или заполните анкету на расчет теплообменника
