Паяный теплообменник РоСВЕП FHC210
Подробнее
Краткие характеристики
| Масса, кг | 13+0.82n |
| Модель | FHC210 |
Описание

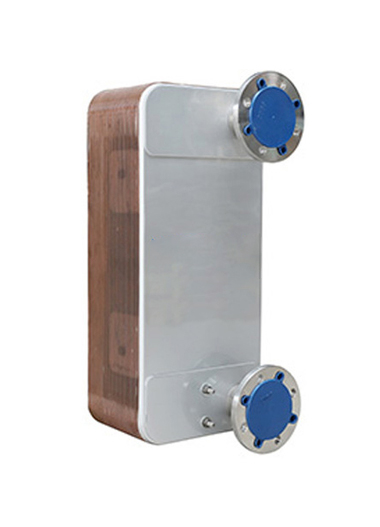

Паяный теплообменник РоСВЕП FHC210

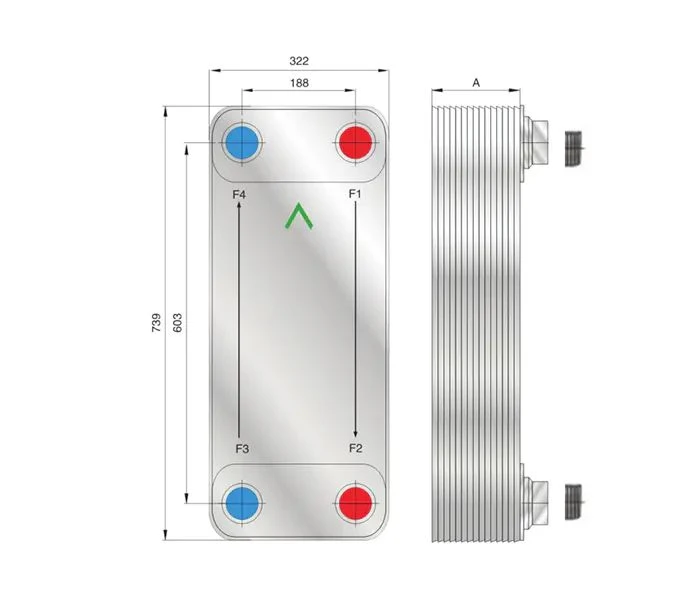

В паяного пластинчатого теплообменника РоСВЕП FHC210 используются симметричные пластины с острым и тупым углом каналов. Использование различных комбинаций геометрии пластин позволяет достигать оптимизации коэффициентов теплопередачи и перепада давления в каждом конкретном случае. Указанные размеры теплообменника являются ориентировочными. Они могут быть изменены в соответствии с требованиями заказчика.

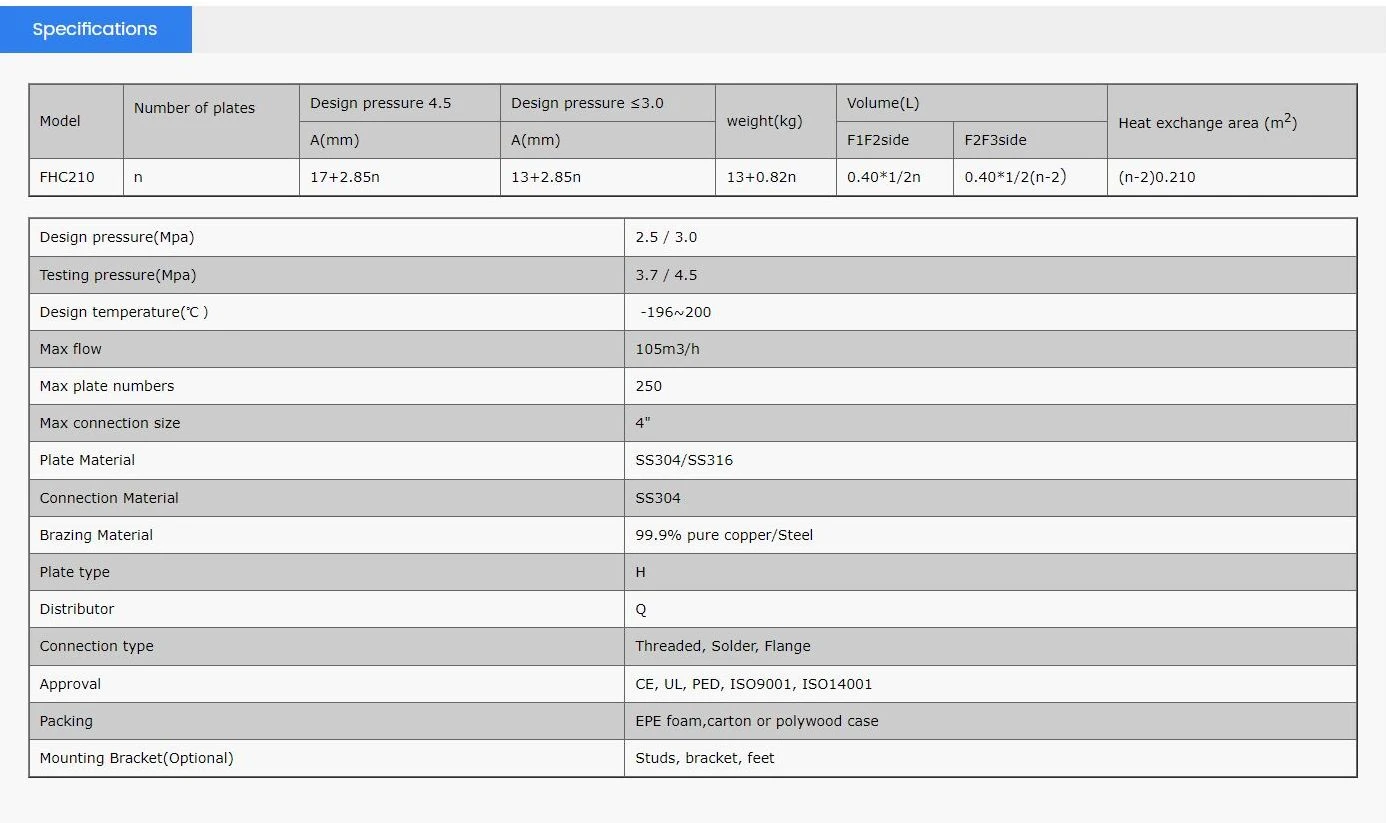

Технические параметры паяного пластинчатого теплообменника РоСВЕП FHC210:
| Модель | Номер | Расчетное давление 4.5 | Расчетное давление < 3,0 | Вес (кг) | Объем (Л) | Площадь теплообмена (м2) | |
| А (мм) | А (мм) | FIF2side | F3F4side | ||||
| FHC210 | n | 17+2.85n | 13+2.85n | 13+0.82n | 0.40*½n | 0.40*½ (n-2) | (n-2) 0.210 |
| Расчетное давление (Мпа) | 2.5 / 3.0 |
| Испытательное давление (Мпа) | 3.7 / 4.5 |
| Расчетная температура (*С) | -196~200 |
| Максимальный расход | 105 m3/h |
| Максимальные номерные знаки | 250 |
| Максимальный размер соединения | 4” |
| Материал пластины | SS304/SS316 |
| Соединительный материал | SS304 |
| Материал для пайки | 99,9% чистой меди/стали |
| Тип пластины | H |
| Тип подключения | Резьба, Припой, Фланец |
| Упаковка | Пенопласт EPE, картонная коробка или футляр из поливинилхлорида |
| Монтажный кронштейн (Опционально) | Шпильки, кронштейн, ножки |
Сферы применения Пластинчатый теплообменник фреон вода РоСВЕП FHC210:
В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 (495) 225-38-07 или заполните анкету на расчет теплообменника
